Test du module HAN01

par Nord-Domotique | Juil 16, 2014 | eedomus

Mon partenaire Domadoo m’a envoyé un module HAN-001 afin de vous le présenter.

Présentation :

Ce micromodule est un récepteur Z-Wave alimenté sur secteur, permettant de piloter tout type d’éclairage. De petite taille, ce module peut facilement s’installer dans une boîte d’encatrement murale derrière une prise électrique, ou dans un plafonnier.

La nouvelle technologie de calibrage des relais intelligent utilisée peut réduire le courant d’appel provoqué par la charge et laisser le module fonctionner parfaitement avec de nombreux types d’éclairage comme les ampoules à incandescence, les ampoules fluocompacte et les LEDs.

Ce micromodule commutateur est capable de détecter une surcharge de puissance des lumières ou des appareils connectés. Lors de la détection de la surcharge, le module sera désactivé et le bouton On / Off sera bloqué, et la LED clignotera rapidement. Il suffira de le débrancher et le rebranchez pour réinitialiser son état de surcharge à l’état normal.

Grâce à son antenne externe, ce micromodule dispose d’une excellente communication RF, et cela permettra non seulement au micromodule de recevoir un signal du contrôleur ou des module(s) associé(s), mais aussi d’agir comme un répéteur sans fil avec les autres modules Z-Wave, afin d’assurer une couverture total de votre habitation.

FONCTIONS :

• Commandez un éclairage/appareil à distance
• Fonction ON/OFF
• Faible consommation d’énergie
• Technologie « Zero Crossing » pour protéger et prolonger la durée de vie du relais
• Très petit, dimensions réduites
• Antenne longue portée
• Supporte le SDK Z-Wave 4.5
• Supporte l’auto-inclusion Z-Wave
• S’installe facilement dans une boîte d’encastrement standard
• Bouton pour inclure/exclure/associer le module

CARACTERISTIQUES TECHNIQUES :

• Type de module : Récepteur Z-Wave
• Alimentation : 100 ~240VAC
• Consommation en veille : 0.35W
• Charge maximum :Fréquence : 868,42 Mhz
  • Ampoule Incandescence : 1000W
  • Ampoule Fluocompacte : 320W
• Distance de transmission : 70m en champ libre, 30m en intérieur
• Dimensions : 40.6 x 36.8 x 22 mm
• Poids : 35g
• Température de fonctionnement : 0°C – +40°C
• Humidité de fonctionnement : 85%RH max
• Certifications :
  • LVD: EN 60669-2-1:2004+A1:2009+A12:2010, EN 60669-2-2 :2006, EN606691:1999+A1:2002+A2:2008+IS1:20
  • R&TTE : EN 301489, EN 300200, FCC part15B+C
  • Certification Z-Wave : ZC08-11090012

Lors de l’ouverture du petit carton, je suis assez surpris par la longueur de l’antenne ! celle ci est assez longue

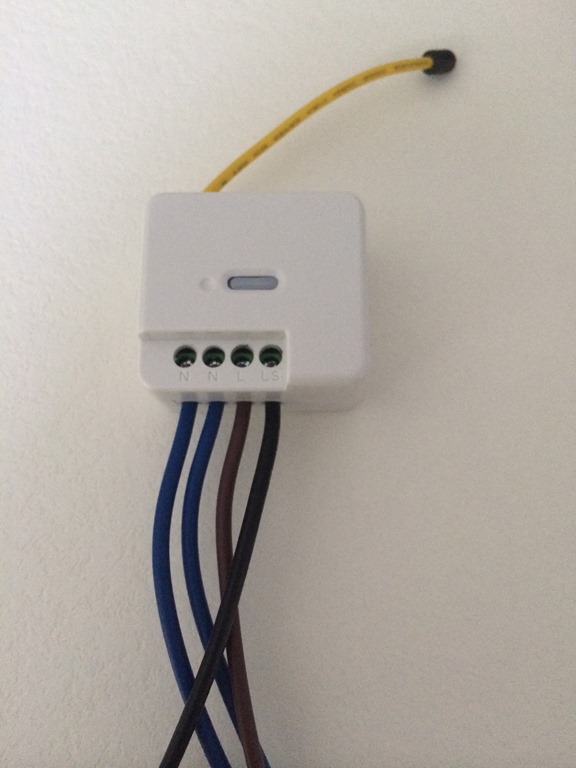

En plein milieu du module, il y a le bouton d’inclusion / exclusion.
Il y a également 4 fils électrique ( Phase et Neutre en entrée / et Phase en Neutre en sortie )

Les entrées sont les câbles au centre.

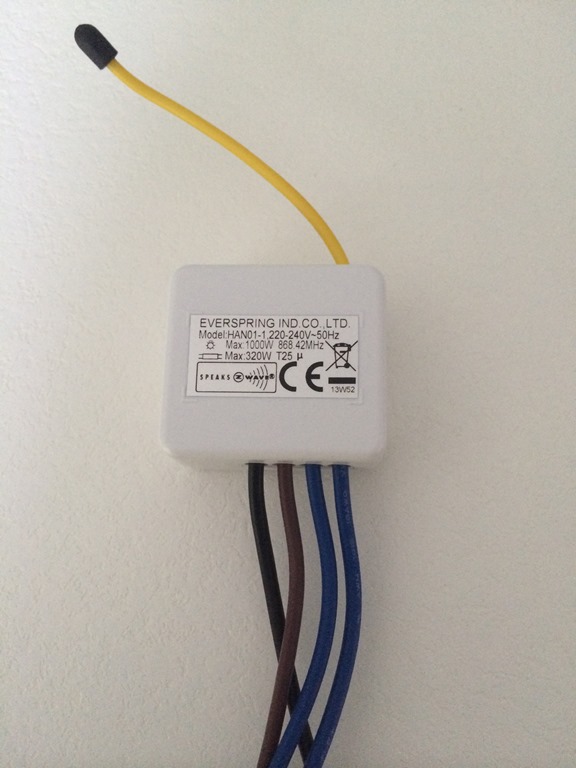

Sur le dos, la puissance maximum est clairement :

Charge maximum :

• Ampoule Incandescence : 1000W
• Ampoule Fluocompacte : 320W

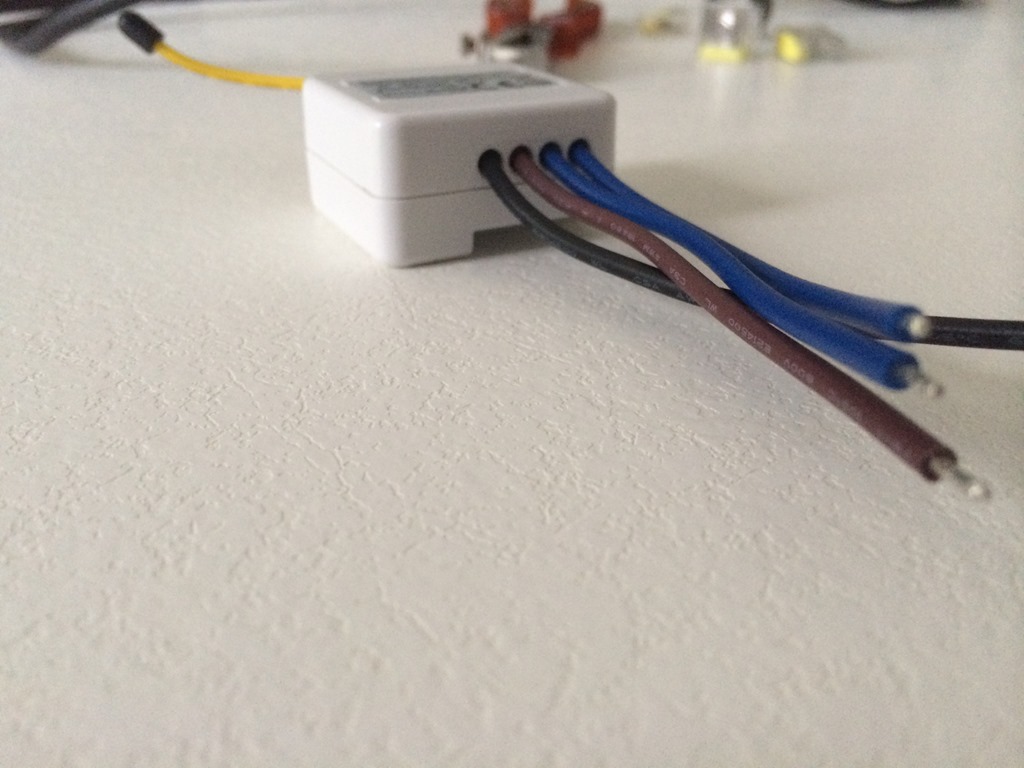

On voit mieux ici les 4 câbles,

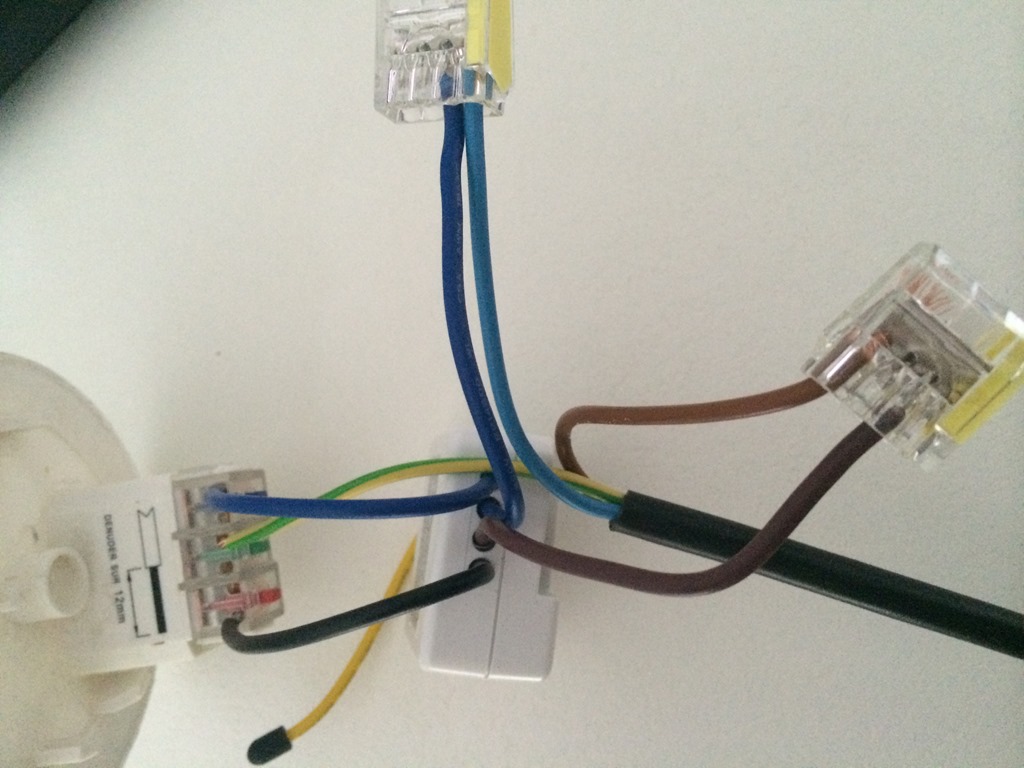

Pour réaliser mon test, j’ai effectué un branchement simple à l’aide de Wago.

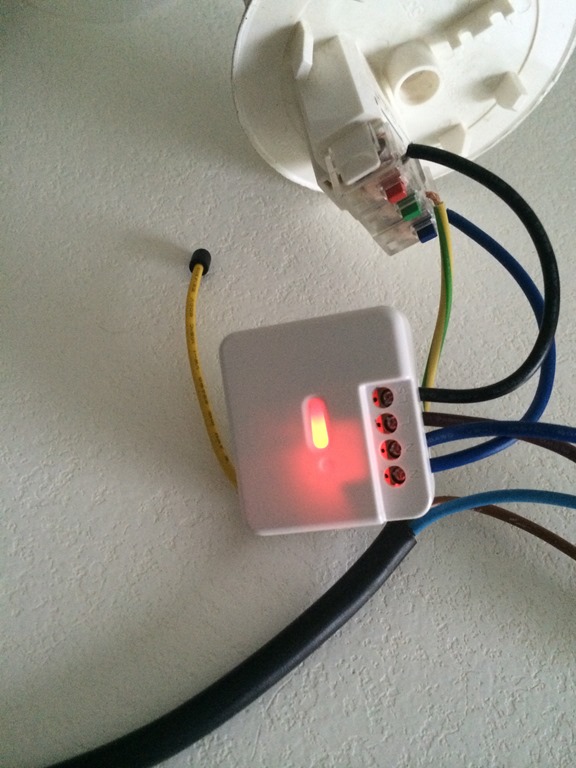

Lors de l’appui sur le bouton d’inclusion celui ci s’allume ( il dispose d’une petite LED )

Passons maintenant sur la box Eedomus.

Pour réaliser l’inclusion, il faut mettre la box en inclusion puis appuyer 3 fois rapidement sur le bouton au centre du module.

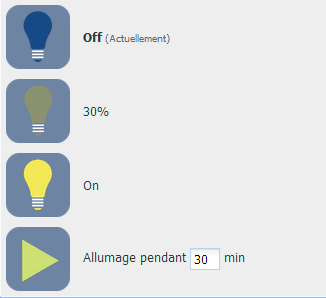

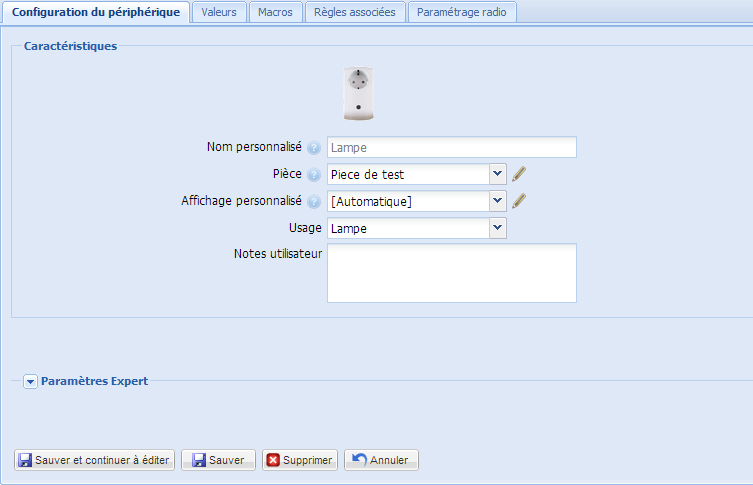

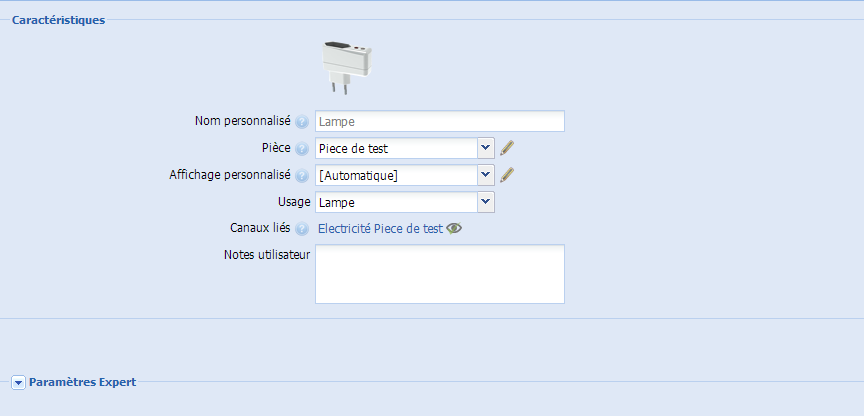

Le module est alors détecté.

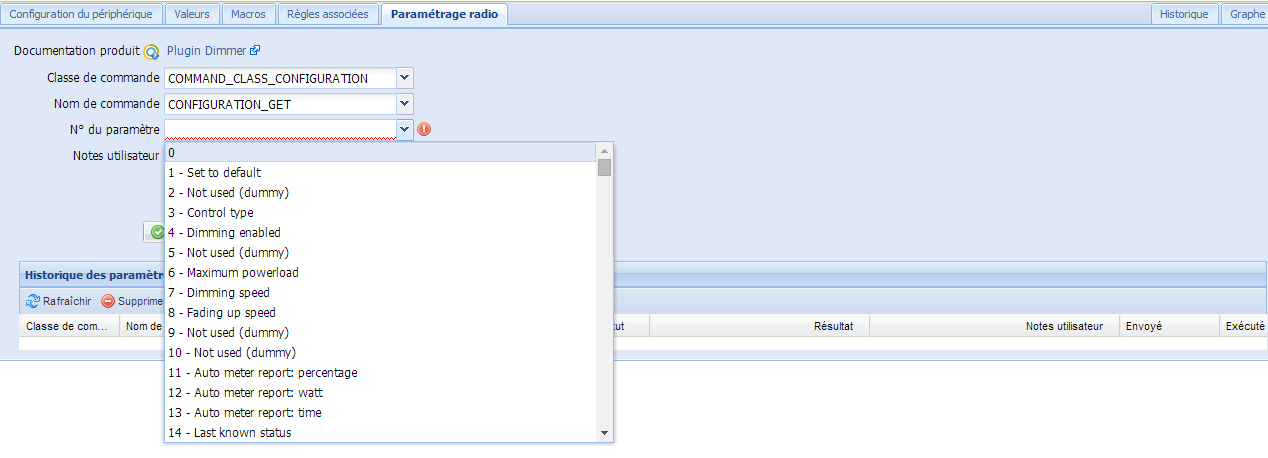

Les valeurs par défaut pour un module avec variateur sont également bien reprises :

Voici une petite vidéo pour vous montrer que le montage est bien fait

Je n’ai pas réalisé d’autres tests sur les autres box, car il est 100% compatibles ! que ce soit avec la Zibase, la Homecenter 2, la Zipabox…. pas de soucis.

C’est un très bon module simple avec un design soigné, son prix est de 49,90€, le seul inconvénient pour moi reste le neutre que nous n’avons pas toujours dans un interrupteur …
